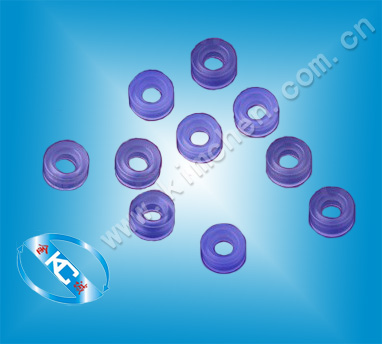

通孔紅藍寶石軸承主要有平面通孔寶石軸承、球面通孔寶石軸承、單油槽通孔寶石軸承、雙油槽通孔寶石軸承。
產品規格：
1、外圓直徑 D:0.06-20.00mm，外圓公差最小可達0.005mm.
2、厚度H:0.20-8.00mm,厚度公差最小達0.01mm，兩端面平行度誤差不大于0.02mm,表面粗造度達Rz0.1（鏡面），兩端面相對于內孔軸線的垂直度誤差不大于1度。
3、內孔直徑 d:0.13-3.00mm，孔徑公差最小可以控制在0.004mm,內孔的圓度公差和圓柱度公差不大軸承內孔公差。
4、油槽： 深度h=1/3H,公差最小可以控制在0.04mm，曲率半徑SR最小可以控制在0.30,表面粗糙度達Rz0.2 .
